Vẽ hệ kết cấu xà gồ, cầu phong, litô

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down

normal Vẽ hệ kết cấu xà gồ, cầu phong, litô

Bài gửi by vietthangjan on 2008-12-30, 08:57

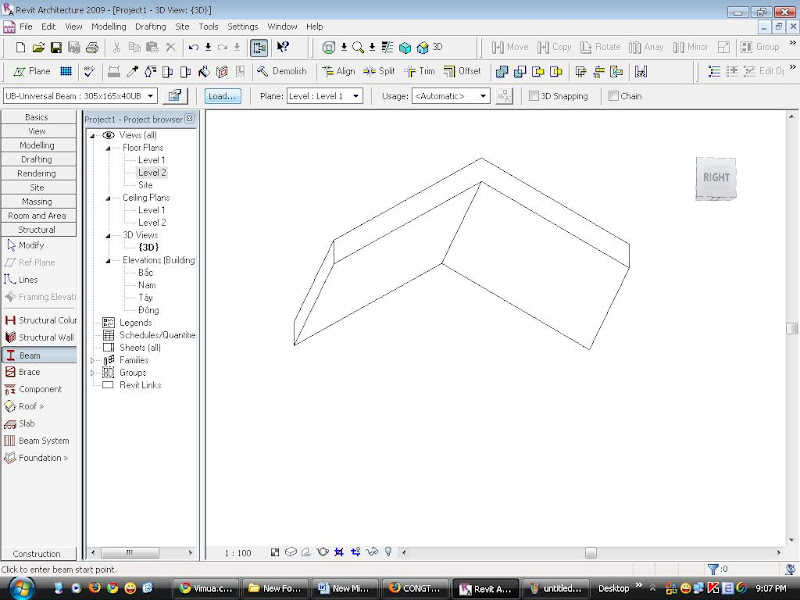

vẽ mái dốc dày 100mm...




=>

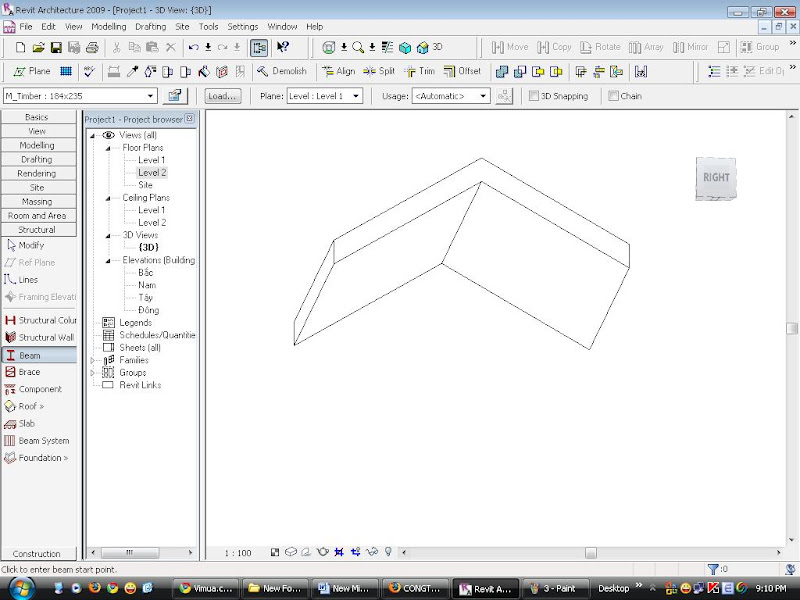

vào tab Structure => Beam => Load sau đó load beam M_Timber theo
đường dẫn Structural => Framing => Wood => M_Timber => Ok.

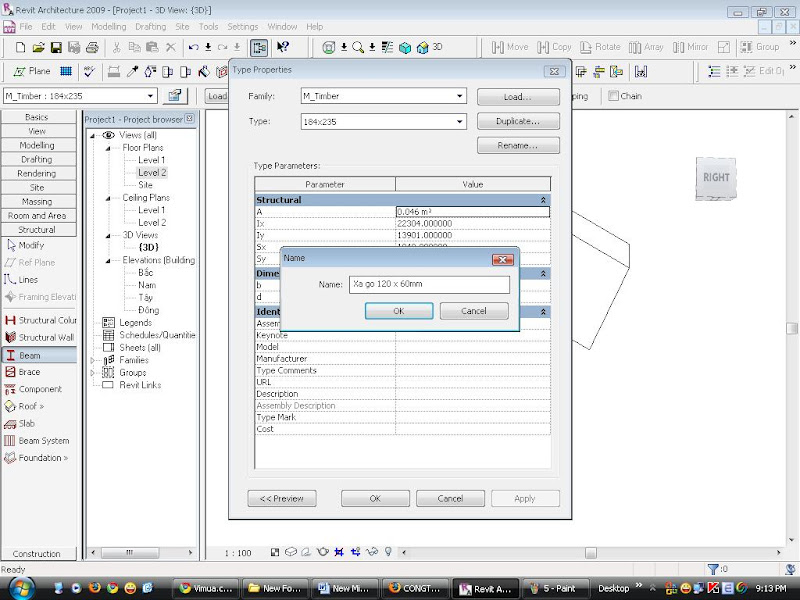

Sau đó bạn vào Element Properties => Edit/New => Duplicate để
chỉnh kích thước beam theo đúng kích thước của xà gồ, cầu phong và li
tô trong 2 ô b và h ở mục Dimensions... vd: xà gồ b=60, d=120mm, cầu
phong b=40, d=80mm, li tô b=d=30 x 30mm...




Sau
khi có được xà gồ, cầu phong, li tô theo đúng kích thước rồi thì bắt
đầu thiết kế hệ kết cấu...Trước tiên là xà gồ... Bấm vào Beam System

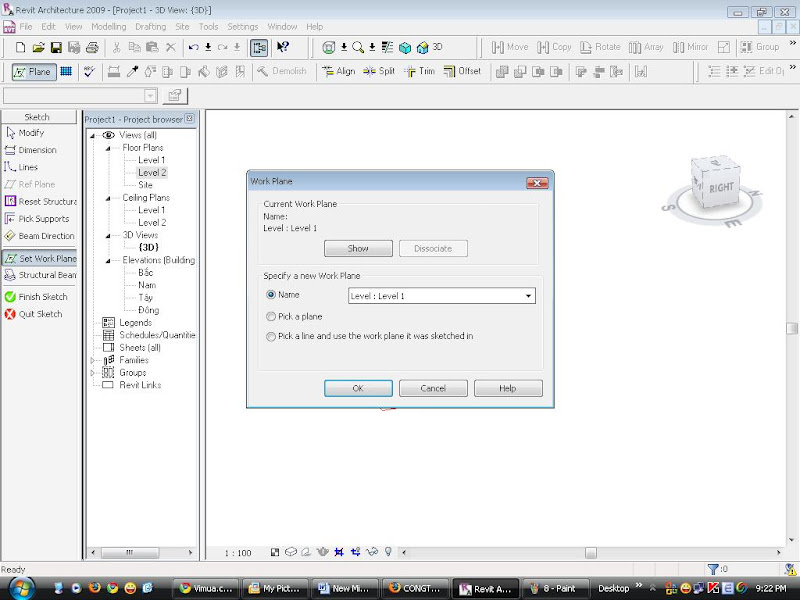

trong Tab Structure sẽ hiện ra bảng sau...bấm Set Work Plan sẽ hiện ra
cái bảng sau bạn chọn Pick A Plan







=>
sau đó để chuột lên trên bề mặt mái khi thấy toàn bộ đường viền ngoài
của mái được chọn thì click chuột trái vào => Lines => Pick Lines
trên thanh option bar sau đó để chuột lên bề mặt mái và nhấn phím Tab
trên bàn phím đến khi nào thấy bề mặt trên của mái được chọn như sau
thì bạn bấm tiếp chuột trái...




=>

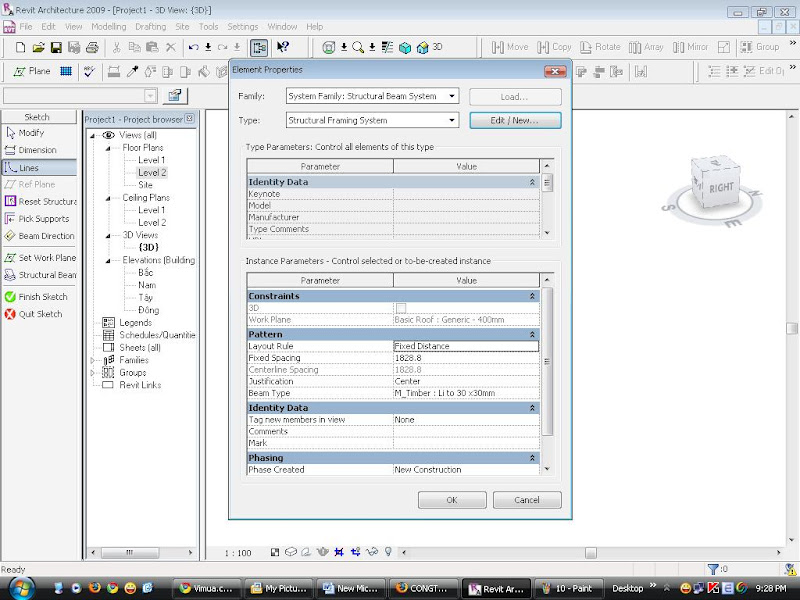

Structure Beam System Properties sẽ hiện ra cái bảng sau...Fixed Space
khoảng cách giữa 2 xà gồ (khoảng 1000), trong Beam Style : M_Timber :
Xa go 120 x 60mm => Ok => Finish Sketch...



Lúc này bạn thấy cái thanh xà gồ nằm trên mái... không sao ban chọn tất
cả xà gồ => Element Pro => trong z-Direction Offset Value nhập
giá trị -210...





sau đó bạn bố trí cầu phong và li tô cũng tương tự chỉ khác là nhớ thay
đổi Fixed Space và Beam Style cho đúng và offset cầu phong là -130 và

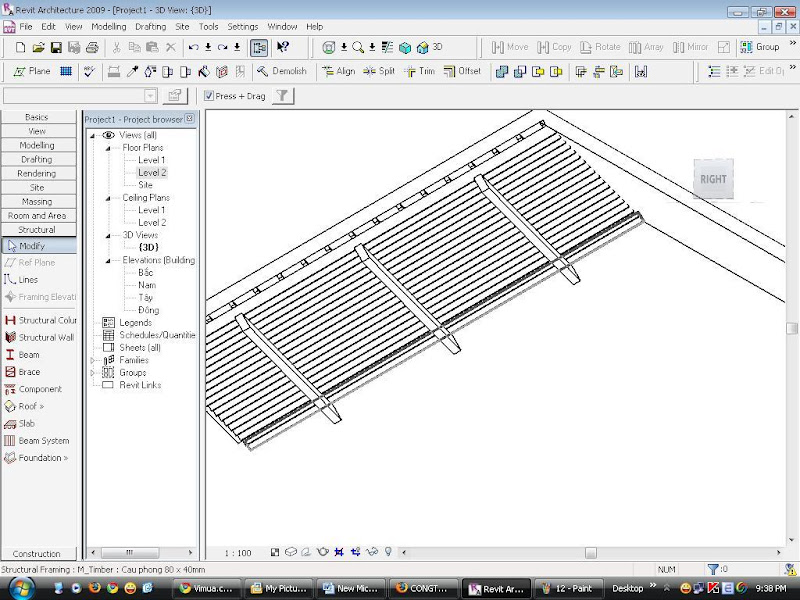

li tô là -100...kết quả:




Kết cấu bên mái kia chỉ cẩn mirror bên mái này qua là được



(Nguồn: congtrinh05)
